1、房間壓差控制：

房間壓差控制系統，由3大部件組成即傳感器（壓力傳感器，流量傳感器）、控制器（壓差控制面板）、執行器，經過測量計算，執行三步循環，實現房間達到人為設定的恒定微負壓要求。

第一步：壓力穿感器、流量傳感器分別測量房間與過道壓力、房間主排風管流量并轉換成0～10V電壓信號輸出；

第二步：控制器接受信號，分別判斷房間壓差是否滿足設定要求、房間是否滿足最低換氣次數要求，并輸出相應控制信號給執行機構；

判斷依據：房間體積V、人為設定換氣次數N、人為設定負壓值Pa；

第三步：壓差控制主送風閥、輔助排風閥分別接受信號，進行調整，到達設計要求。

2、通風柜面風速控制：

通風柜的面風速控制系統根據設置值持續地監測面風速，并通過自動調整風量以恒定風速設定值（面風速控制值根據占用情況自動調整，一般是0.5m/s）；通過安裝于通風柜上的紅外線傳感器對通風柜前的人員操作情況進行存在監控，通過監控結果來調整安裝于通風柜上的風閥來調整風量（當通風柜前無人操作時，系統自動切換到面風速0.3m/s節能模式運行）；通過安裝通風柜上面的位移傳感器，可以設定正常運行時通風柜門開啟高度上下限，超出此范圍則發出蜂鳴聲，提醒操作人員；通風柜設置有緊急鍵，它可以在發生突發情況（如泄露、火災）時驅動風閥開度最大，使通風柜以最大排風量排風。

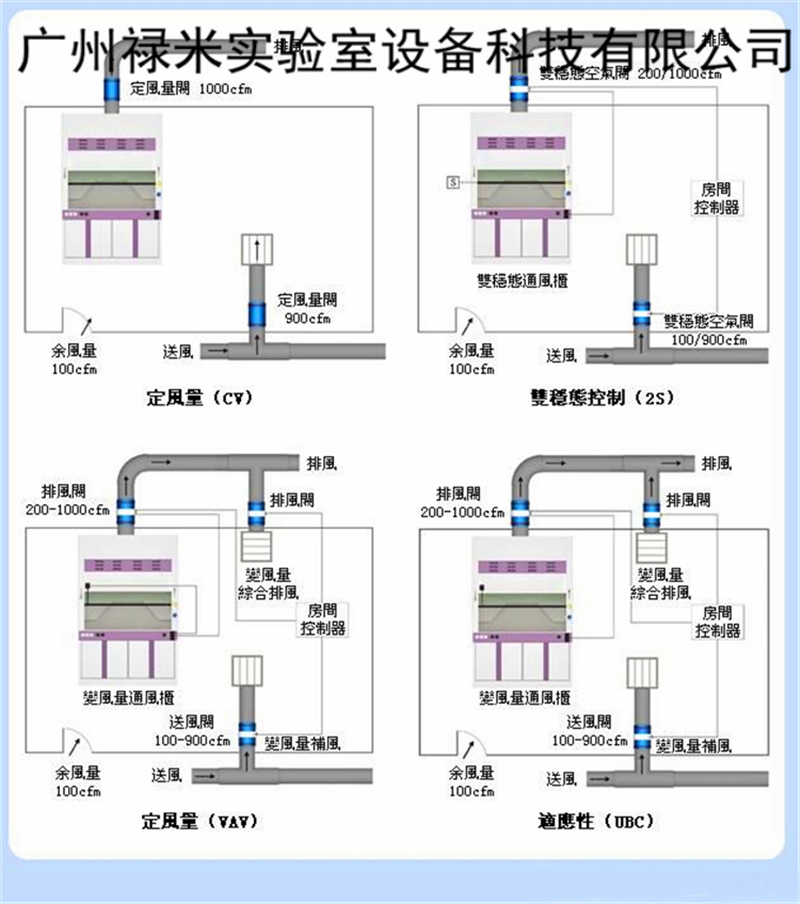

控制原理圖如下：

3、管道變風量VAV控制

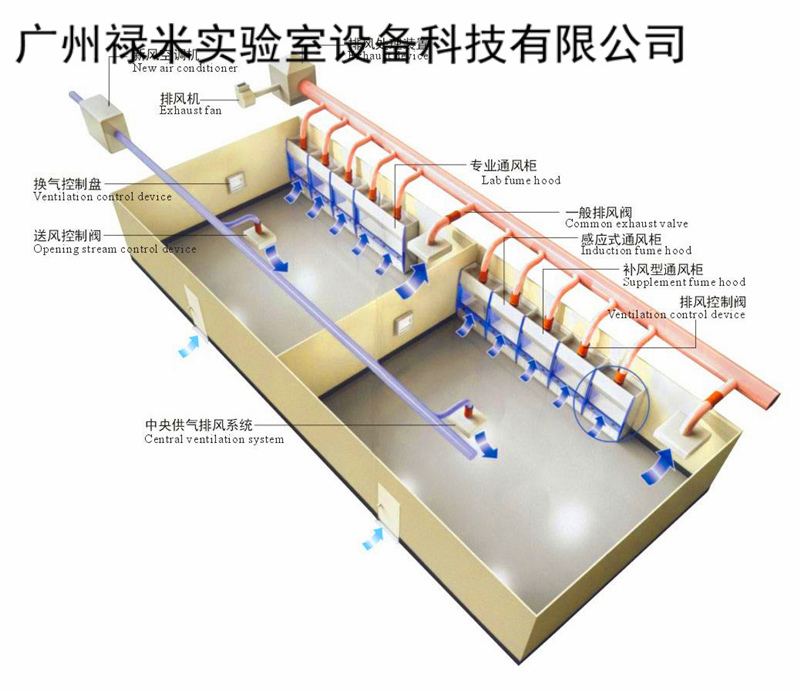

采用國際常用的定靜壓變風量控制技術。當系統排風管道及風機安裝完成時，在風管靜壓最低點安裝靜壓傳感器，測量該點的靜壓，使該點的靜壓恒定在變風量末端的最低工作壓力。當實驗室排風系統末端通風柜開啟數量及門位高度變化時，則安裝傳感器位置點的靜壓也會發生變化，變頻器接受此變化值，經過其內部PID閉環運算輸出對應的風機運行頻率，使風機葉輪轉速發生變化，從而達到變風量運行的目的?？刂圃韴D如下：
